防火温感熔断阀安装与维护Installation and maintenance of fire-resistant temperature sensing fuse valve

防火温感熔断阀 安装与维护

核心要点：机械式感温元件对安装位置、受热方向、外力、环境温度非常敏感；熔断件属于一次性消耗件，熔化后必须更换，不可重复使用



一、熔断阀安装注意事项



1. 熔断阀安装位置要求



熔断执行机构（带易熔片那一侧）要暴露在火场可接触到的环境中，不能被保温棉、防护罩、箱体包裹封闭；包裹会导致温度无法传导，火灾时无法触发关闭。



避开设备直射高温：管道介质温度、设备散热不能烘烤熔断元件，防止正常工况下误熔断；熔断动作温度必须＞现场最高环境温度 + 30℃。



阀体流向：严格按照阀体箭头介质流向安装，不可反装，可根据实际需要调整。



安装方位：阀体可以水平 / 竖直安装；执行器脱扣机构不要朝下积水，避免雨水、冷凝水积聚造成锈蚀卡滞。



优先布置在储罐出口、设备就近支管，尽量靠近危险源，缩短可燃介质泄漏路径。



2. 熔断阀管路与外力



管路必须做好支架支撑，禁止管道重量全部压在阀门本体上，避免阀体应力变形造成卡涩、内漏。



阀门前后建议加装截止阀，方便检修更换熔断元件，不用整条系统停机排空。



管路避免强振动工况，长期剧烈振动会造成脱扣机构松动，发生误关闭。



若需要阀位信号反馈，接线做好防水防爆，防爆场合满足对应防爆等级（IEC60079）。



3. 熔断阀安全调试：



管道试压之前，阀门处于手动开启锁止状态；试压不要用外力锁死执行机构，防止损坏内部弹簧脱扣结构。



现场严禁用火烘烤易熔片做动作测试！易熔片为一次性部件，烘烤后直接报废；功能验证只能做手动脱扣测试。



安装完成后，手动模拟脱扣，确认阀门可以快速可靠关闭，再复位锁止投入运行。



二、熔断阀日常维护要点：



1. 定期巡检：（建议每 3 个月）



外观检查：易熔片 / 熔断连杆无变形、开裂、腐蚀；执行机构无锈蚀，外壳完好。



检查有无外力碰撞：现场施工很容易磕碰熔断机构，磕碰会造成隐性损伤，存在误动作风险。



确认无保温、杂物遮挡感温部件。



查看阀位反馈信号是否和阀门实际状态一致。



检查阀门有无外漏、内漏情况。



2. 熔断阀复位与更换熔断件



火灾触发、或者手动脱扣动作之后：易熔合金元件必须整套更换全新备件，严禁焊接修复、掰回继续使用。



更换熔断件前，必须上下游截断泄压、排空介质，确保管路无压力。



更换备件必须采用厂家原厂同温度等级易熔件，不可以用自制替代件，否则动作温度不准，安全失效。



更换完成后，做一次手动脱扣试验，确认关阀动作正常，再锁止开启。



3. 熔断阀检修禁忌



不要拆解弹簧执行机构内部，弹簧储能，拆解有弹射伤人风险；内部故障直接联系厂家。



禁止刷厚油漆覆盖易熔片，油漆会隔热，火灾无法感应温度。阀体可以喷漆，熔断元件本体不能刷漆。



环境存在腐蚀性气体（酸碱蒸汽），要评估腐蚀，缩短巡检周期，腐蚀严重升级防护或更换。



三、熔断阀故障常见风险提示：



误关闭：环境温度过高、振动、磕碰、易熔片腐蚀老化 → 核对熔断温度等级，改善安装环境。



火灾不动作：熔断机构被包裹遮挡、被油漆覆盖、机构锈蚀卡滞 → 规范安装，定期巡检。



关断后内漏：阀座密封磨损，需要检修阀体密封。熔断阀Fusible plug valve详细区分为：



FUSIBLE LINK BALL VALVE易熔连接球阀



FUSIBLE LINK BUTTERFLY VALVE易熔连接蝶阀



FUSIBLE LINK CHECK VALVE易熔连接止回阀



Fire Safe Ball Valve with Automatic Thermal Shut-off Device 消防安阀具有自动热关闭（或打开）装置



Thermal Shut Off Valves 热关闭阀(热关断阀)



Fusible Link Safety Shutoff Valves 易熔连接安全关闭阀



FUSIBLE LINK VALVE 熔丝连接阀



FIRE SAFE VALVES 消防安全阀门



FUSIBLE VALVES 易熔阀门



Fusible Valve 易熔阀



FIRE SAFE BUTTERFLY VALVES 防火蝶阀



Fire Valves 防火阀



Fusible link ball valve熔断球阀



Fusible link butterfly valve熔断蝶阀



Welded fuse valve焊接式熔断阀



Quick-install fuse valve快装熔断阀（卡箍）



Lined Fluorine Fused Valve（Fusible ball valves）衬氟熔断阀（球阀）



Stainless steel flange fuse valve不锈钢法兰熔断阀



Diesel generator set fuse valve柴油发电机组熔断阀



Thermal-melting emergency shut-off valve热熔断紧急切断阀



Flange fluorine-lined fuse valve (Fusible butterfly valve)法兰衬氟熔断阀（蝶阀）



Wafer-type PTFE-sealed fuse valve (Fusible butterfly valve)对夹式四氟密封熔断阀（蝶阀）



Wafer-type stainless steel fuse valve(Fusible butterfly valve)对夹式不锈钢熔断阀(蝶阀)



Stainless steel fluorine-lined flange fuse valve (Fusible butterfly valve)不锈钢衬氟法兰熔断阀(蝶阀)



Grooved fire protection fuse valve (Fusible butterfly valve)沟槽消防熔断阀(蝶阀)

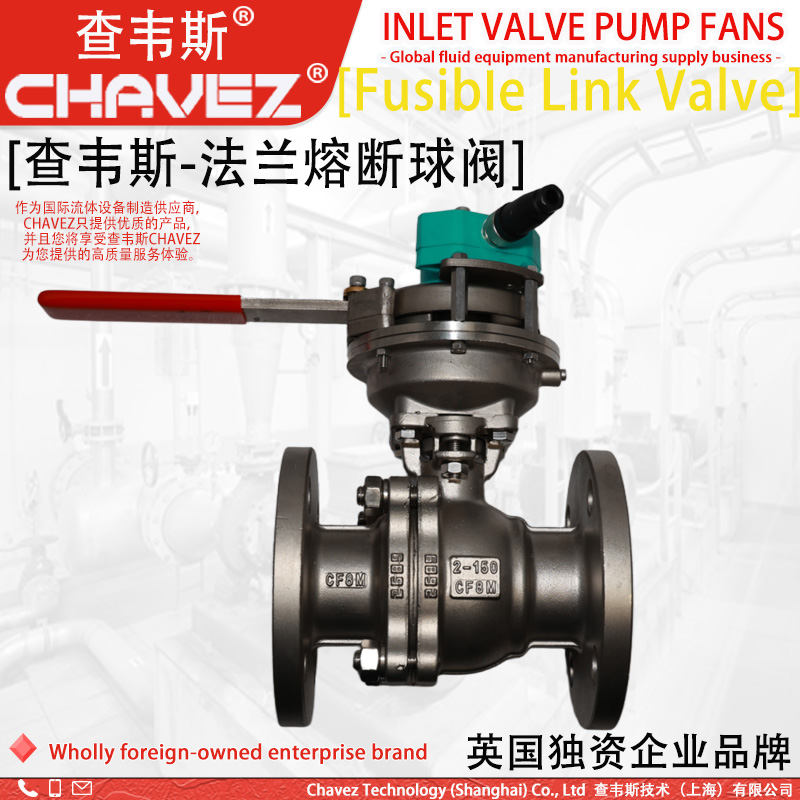

Cast steel flange fuse valve(Fusible ball valves)铸钢法兰熔断阀(球阀)
防火温感熔断阀可选温度链接：

• 165º      F / 74º C

• 212º      F / 100º C

• 280º      F / 138º C

• 286º      F / 141º C

• 360º      F / 182º C



型号：B-25-T-64-S-03-N-165F
