进口浮动式球阀

作者：valves 发布时间：2021-01-16 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口浮动式球阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口浮动式球阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

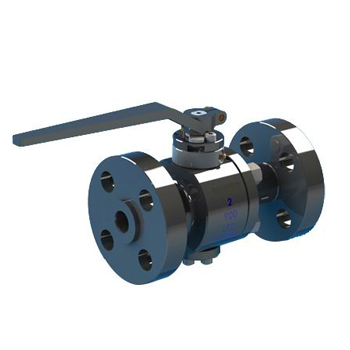

进口浮动式球阀

　　产品名称：进口浮动式球阀

　　品牌：美国BACH

　　材质：锻钢

　　进口浮动式球阀详情：

　　进口浮动式球阀也叫进口浮动式锻钢球阀是一种由美国巴赫按照API6D标准生产的采用阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。

　　进口浮动式球阀参数：

　　公称通径：DN15-DN200

　　公称压力：150LB-2500LB

　　设计温度：-196℃-550℃

　　连接方式：法兰、焊接、对焊、承插焊、

　　适用介质：水、气、油、化工、盐水、燃气，天然气等等介质

　　进口浮动式球阀部件：

材料名称	碳钢	不锈钢
阀体	A105	F304	F304L	F316	F316L
球	SS304		SS304L	SS316	SS316L
阀杆	SS304		SS304L	SS316	SS316L
密封圈	PTFE、RPTFE
垫片	O型圈, PTFE, 金属垫片
填料	PTFE, 金属垫片
止推垫片	PTFE
定位片	A283D, 不锈钢
手柄	A283D, 不锈钢
薄型螺母	不锈钢
定位销	不锈钢
螺母	A194-2H	A194-8		A194-8M
螺栓	A193-B7	A193-B8		A193-B8M

　　进口浮动式锻钢球阀尺寸：

Class 150LB

通径	L	d	D	D1	D2	b	f	z-d	H	W	重量
1/2	108	13	89	60.5	35	12	1.6	4-15	56	130	2.8
3/4	117	19	98	70	43	12	1.6	4-15	70	160	4.3
1	127	25	108	79.5	51	12	1.6	4-15	80	220	5.7
1-1/4	140	32	117	89	64	13	1.6	4-15	90	250	6.7
1-1/2	165	38	127	98.5	73	15	1.6	4-15	100	250	9.8
2	178	51	152	120.5	92	16	1.6	4-19	110	290	14.7

Class 300LB

通径	L	d	D	D1	D2	b	f	z-d	H	W	重量
1/2	140	13	95	66.5	35	14.2	1.6	4-15	56	130	3.3
3/4	152	19	117	82.5	43	15.7	1.6	4-19	70	160	5.6
1	165	25	124	89	51	17.5	1.6	4-19	80	220	6.7
1-1/4	178	32	133	98.5	64	19	1.6	4-19	90	250	9.5
1-1/2	190	38	156	114.5	73	20.6	1.6	4-22	100	250	13.4
2	216	51	165	127	92	22.3	1.6	8-19	110	290	20
