进口电动套筒调节阀

---

进口电动套筒调节阀

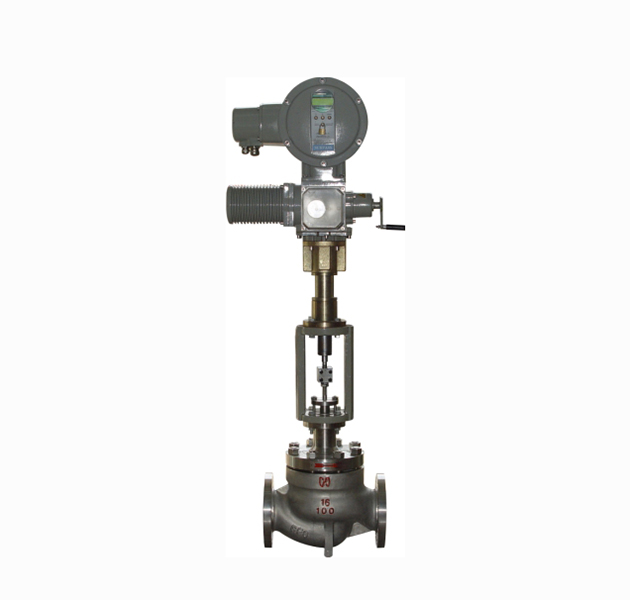

　　产品名称：进口电动套筒调节阀

　　品牌：美国BACH

　　一、进口电动套筒调节阀产品详情

　　进口电动套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构或电动执行机构。流道呈S流线性，整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大，阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0、6.4、10.0;阀体口径范围DN20-500，适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性，多种品种规格可供选择。

　　二、进口电动套筒调节阀主要零件材料及结构图

1	阀体	WCB	CF8	CF8M	CF3M
2	密封垫	PTFE/柔性石墨
3	套筒	WCB	CF8	CF8M	CF3M
4	阀芯	304	304	316	316L
5	阀盖	WCB	CF8	CF8M	CF3M
6	阀杆	304	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

三、进口电动套筒调节阀阀盖形式


注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

四、进口电动套筒调节阀主要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 (KV)	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百 分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程L（mm）		16		25			40			60			100
公称压力PN（MPa）		1.6 2.5 4.0 6.4 10.0，16,25,32,42
固有流量特性		直线、等百分比
固有可调比		50：1
工作温度t（℃）		普通型：铸钢-40-250；铸不锈钢-60-550 散热型：铸钢-40-450；铸不锈钢-60-550
输入信号		0-10mADC、4-20mADC、220VAC（开关信号）
电源电压		220VAC 50Hz

五、进口电动套筒调节阀主要性能指标

项目			指标值
基本误差％			配2SB6±2.5； 配BACH5±1.0
回差％			配2SB6±2.5； 配BACH5±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV级 小于阀的额定容量×10-4

　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务

。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部

分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我

们一定会尽心尽力为您提供优质的服务！
