进口电动双座调节阀

---

进口电动双座调节阀

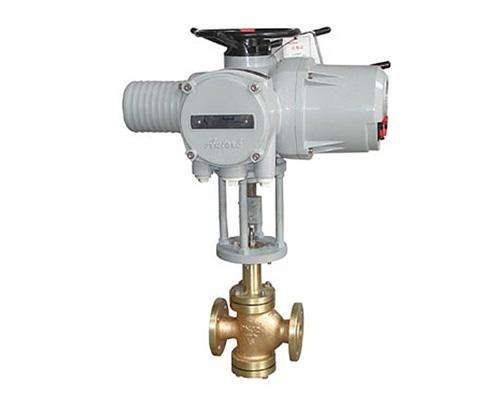

　　产品名称：进口电动双座调节阀

　　品牌：美国BACH


　　一、进口电动双座调节阀产品详情

　　进口电动双座调节阀,由2SB6系列和BACH5系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

　　二、进口电动双座调节阀主要零件材料及结构图

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套	WCB	CF8	CF8M	CF3M
5	阀盖	WCB	CF8	CF8M	CF3M
6	填料	PTFE/柔性石墨
7	弹簧	65Mn	304	316	316L
8	螺母	304	304	316	316L
9	阀杆	304	304	316	316L

　　三、进口电动双座调节阀阀盖形式





　　注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
　　高温型阀盖增设散热片，可用于介质温度-60-+550℃的场合。
　　波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
　　低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

　　四、进口电动双座调节阀主要技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	10	12.5	19.5	30.5	48.4	76	125	195	305	484	760	1000	1600
	等百分	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允许压差(MPa)		≤ 公称压力
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+550℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		双座柱塞导向型阀芯
流量特性		直线性、等百分比
配置执行器类别		2SB6系列电动执行器、BACH5系列电动执行器、(亦可客户指定品牌执行器)
执行器参数		电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄、手轮
		环境温度：-25～+70℃、环境湿度：≤95%
		指标值
		配3810L±2.5； 配PSL±1.0
		配381L ±2.5； 配PSL±1.0
		1.0

　　五、进口电动双座调节阀主要性能指标

项目			指标值
基本误差％			配2SB6±2.5； 配BACH5±1.0
回差％			配2SB6±2.5； 配BACH5±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV级 小于阀的额定容量×10-4


　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务

。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部

分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我

们一定会尽心尽力为您提供优质的服务！
