进口气动薄膜调节阀
作者:valves 发布时间:2021-01-16 00:00:00点击:
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口气动薄膜调节阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口气动薄膜调节阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

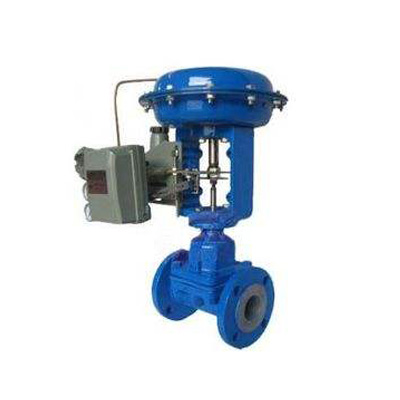

进口气动薄膜调节阀

进口气动薄膜调节阀是由气动多弹簧薄膜执行机构和套筒阀组成,套筒阀由于阀芯采用了套筒平衡式结构的因而阀杆上不平衡力很小,稳定性好,适用于阀两端压差较高的场合。由于阀芯凹于套筒的侧导向,受涡流冲击所产生的振动被减弱。故具有噪音低、空化作用小、寿命长等优点。广泛应用与精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大、压差大、泄漏量要求不高的场合。
进口气动薄膜调节阀技术参数
阀http://www.likjkvalve.com/all_asp/pro_show.asp?ID=65
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数(KV) |
直线 |
10 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
允许压差(MPa) |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
配用执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
阀盖形式 |
标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) |
压盖形式 |
螺栓压紧式 |
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
阀芯形式 |
平衡式阀芯(套筒导向) |
流量特性 |
直线性、等百分比 |
进口气动薄膜调节阀 零部件参数
零部件 |
材质 |
阀体 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
阀座 |
304 |
304 |
316 |
316L |
阀芯 |
304 |
304 |
316 |
316L |
垫片 |
PTFE、金属石墨缠绕垫片 |
阀盖 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
密封填料 |
PTFE、柔性石墨、对位聚苯 |
填料压盖 |
304 |
304 |
316 |
316L |
进口气动薄膜调节阀 性能参数
项目 |
不带定位器 |
带定位器 |
基本误差% |
±5.0 |
±1.0 |
回差% |
3.0 |
1.0 |
死区% |
3.0 |
0.4 |
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
始点 |
±5.0 |
±1.0 |
气关 |
始点 |
±5.0 |
±1.0 |
终点 |
±2.5 |
±1.0 |
额定行程偏差% |
≤2.5 |
泄露量L/h |
0.01%×阀额定容量 |
可调范围R |
30:1 |
进口气动薄膜调节阀 结构尺寸图

进口气动薄膜调节阀 连接尺寸
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
PN64 |
65 |
40 |
订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的进口气动薄膜调节阀产品内容有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
