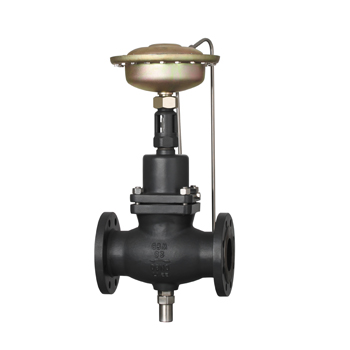

进口自力式流量调节阀

---

进口自力式流量调节阀

　　一、进口自力式流量调节阀详情

　　进口自力式流量调节阀，Self operated flow control valve，也叫自力式流量平衡阀，定流量阀，自平衡阀，动态流量平衡阀，是指不需要外部动力，在闭式水循环系统(如热水供暖系统，空调冷冻系统)中，可以很方便地实现系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态的多种自动化功能的自力式调节阀。

　　进口自力式流量调节阀广泛应用于供热空调工程，进口自力式流量调节阀的作用是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象(如一个环路，一个用户，一台设备等，下同)的流量恒定。

　　二、进口自力式流量调节阀技术参数

公称通径DN		15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数Kvs		4	6.3	8	16	20	32	50	80	125	160	280	320	400
有效压力下较大流量(m3/h)	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125	180	250
	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180	-	-
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差	PN16	1.6								1.5		1.2	1.0
	PN40	2.0
阀盖形式		标准型-17～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性



　　三、进口自力式流量调节阀执行器参数



有效面积(cm2)	250	630
节流器压差(MPa)	0.02；0.05
允许上下膜室之间较大压差(MPa)	0.4	0.15
材料	膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1； 卡套式接头：R1/4"



　　四、进口自力式流量调节阀 性能指标



控制精度		±5%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN15～50	DN65～125	DN150～250
		10气泡/min	20气泡/min	40气泡/min

　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
