进口水上式底阀

作者：valves 发布时间：2021-01-16 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口水上式底阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口水上式底阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

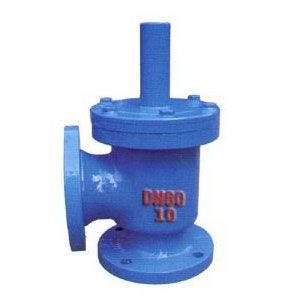

SSDF水上式底阀

一、性能与用途

该阀是水上式底阀的更新换代产品，作底阀时可安装在进水管露在水面上立管的转弯处，作止回阀用时，可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小，安装简单，维修方便，可在水上安装维修，其密封性能好，可达到滴水不漏，即降低了供水运行费用双节能5-7%左右。

重要适于石油、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套使用。

可在泵前用，代替底阀。可在泵后用，代替止回阀。

二、性能参数

工作压力：0.6、1.0Mpa

工作介质：水

工作温度：≤80℃

三、结构与原理

本阀由1.阀体2.阀瓣3.活塞杆4.阀盖5.定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有充足的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和自己重力的作用下关闭，而阻止液体回到泵前。

序号	1	2	3	4	5	6	7	8	9	10	11	12
名称	阀体	阀瓣	阀杆	阀盖	阀杆套	密封圈	螺栓螺母		螺母	密封圈	压板	螺母

四、重要尺寸
