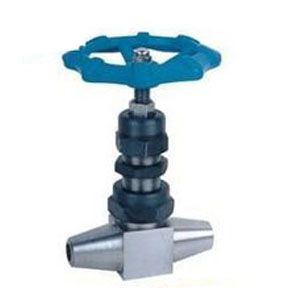

J61W焊接式针型阀重要零件材料
| 零件名称 | 阀体、阀盖、螺栓 | 阀杆、阀瓣、密封圈 | 填料 | 垫片 | 手轮 |
| J61W | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀、 柔性石墨 | 橡胶石棉板 | 优质碳钢 |
最高压力可达到320公斤
重要尺寸及重量
| 公称直径 DN (mm) | 尺 寸 (mm) | 重量 (Kg) | |||
| L | H | H1 | D1 | ||
| 6 | 100 | 110 | 125 | 80 | 0.65 |
| 10 | 110 | 130 | 150 | 100 | 0.65 |
| 15 | 130 | 145 | 170 | 110 | 0.8 |
| 20 | 150 | 170 | 190 | 125 | 1.1 |
| 25 | 170 | 180 | 210 | 125 | 1.8 |
| 32 | 180 | 200 | 250 | 160 | 5.0 |
重要性能规范
| 型号 | 公称压力 MPa | 试验压力 MPa | 工作压力 MPa | 工作温度 （℃） | 适用介质 | ||
| 壳 体 | 密 封（液） | 密 封（气） | |||||
| J61W-100 | 10. | 15.0 | 11.0 | 0.6 | 10.0 | C≤425℃ P≤540℃ | 水、油品、液化石油气等 |
| J61W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | ||
