【产品材质：不锈钢】

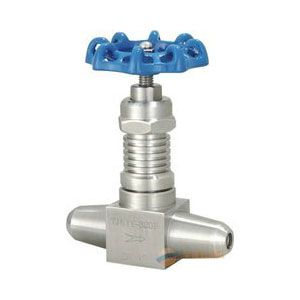

一、J61W、J61Y高温高压针型阀产品特征:
1.制造标准:GB/T12224-2005JB/T3595-2002JB/T7747-95
2.连接情势:对焊连接
3.结构特征:锥面密封,上螺纹阀杆
4.阀门检验与试验:GB/T9092-99
5.工作压力:≤32MPa
6.适用工作温度:-29℃～+538℃
7.适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8.公称通径:DN6,DN10,DN15,DN20,DN25…
二、J61W、J61Y高温高压针型阀重要零件材料:
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
三、J61W、J61Y高温高压针型阀重要形状连接尺寸:
| ITEM NO. | 公称通径 DN Nominal bore | ø | H | L | D0 |
| J61Y-320P-1 | DN6 | ø10 | 90 | 80 | 63 |
| J61Y-320P-2 | DN10 | ø14 | 100 | 96 | 78 |
| J61Y-320P-3 | DN15 | ø16 | 102 | 108 | 78 |
| J61Y-320P-4 | DN20 | ø20 | 128 | 117 | 100 |
| J61Y-320P-5 | DN25 | ø24 | 160 | 145 | 110 |
