进口缩径保温球阀

作者：valves 发布时间：2021-01-16 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口缩径保温球阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口缩径保温球阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

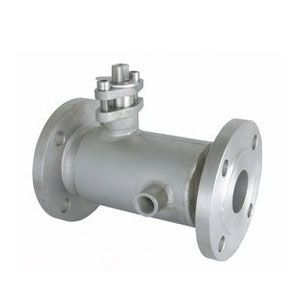

一、BQ41F 缩径保温球阀具有保温、保冷特征。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。BQ41F缩径保温球阀因为采用了蒸气夹套保温。故即使外界温度降到零度以下，该阀仍操作天真保证输油管道能断开，其好处是一样平常控制阀门所没有的。它是重油输送管道理想的控制阀门。根据用户必要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所必要的温度。能防止介质结晶。BQ41F缩径保温球阀产品具有优秀的保温保冷特征，具阀门的痛径与管径同等，同时又能有用降管路中介质热量损失。重要用于石油、化工、冶金、制药、食品等各类体系中，以输送还常温下会凝固的高粘度介质。

二、BQ41F缩径保温球阀--重要零部件材料

序号	零件名称	材质		序号	零件名称	材质
序号	零件名称	GB	ASTM	序号	零件名称	GB	ASTM
1	夹套	25	A105	5	球体
2	阀座	WCB	A216-WCB	6	阀杆	1Cr13	A247-410
3	阀体	1Cr18Ni9Ti	SS304	7	填料	柔性石墨
4	密封圈	PTFE、对位聚苯		8	填料压盖	WCB	A216-WCB

注：缩径保温球阀重要零部件及密封面材质可根据现实工况条件或用户特别要求设计先用。
三、BQ41F缩径保温球阀--重要技术规范

设计标准	ASME　B　16.34　GB/T　12224
结构长度	ASME　B　16.10　GB/T　12221
连接法兰	ASME　B　16.34　JB/T　79
驱动体例	手动、电动、气动
试验和检验	JB/T9092API598
适用介质	重油、胶类等易凝固介质

四、I型重要连接尺寸

公称通径DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2

五、II型重要连接尺寸

公称通径DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2
