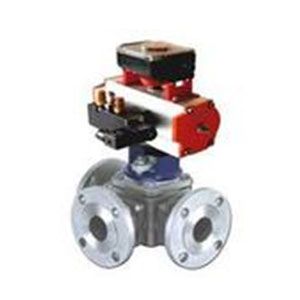

产品简介:
气动法兰三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通。三通球阀一样平常采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,天真控制管路中介质的合流或分流。
工作原理:
气动法兰三通球阀的球体分L型和T型,气动实行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。实行器与阀体的直接连接削减了发生故障的机率。螺纹的连接适用与小管路,更加经济实惠。
产品特点:
1.三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化。
2.三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。
3.球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制体系要求的状况。
气动法兰三通球阀重要技术参数
阀体
| 阀体情势 | 三通铸造球型阀 |
| 公称通径 | DN15~200mm |
| 公称压力 | 国标PN1.6、2.5、4.0、6.4 MPa;美标ANSI 150、300LB ;日标JIS 10、20、30K |
| 法兰标准 | JIS、ANSI、GB、JB、HG等 |
| 连接情势 | 法兰式、螺纹式(适用于1/2"~2") |
| 阀盖情势 | 团体式 |
| 压盖型式 | 压板压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
阀内件
| 阀芯情势 | O型球体阀芯 |
| 流量特征 | 快开特征 |
实行机构
| 实行器型号 | GT、SR、ST、AT、AW系列单双作用气动实行器 |
| 供气压力 | 0.4~0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -20~+90℃ |
| 作用情势 | 单作用实行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用实行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
※注:如需细致实行器参数,请进入气动实行器页面进行查阅。
气动法兰三通球阀阀门控制体例
气动三通球阀分L型和T型,介质流通方向见下图。L型气动三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型气动三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,气动三通球阀一样平常采用两个阀座结构,亦可根据用户要求采用四阀座结构。
气动法兰三通球阀重要性能指标
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 许可压差(MPa) | ≤ 公称压力 | |||||||||||||
| 动作范围 | 0~90° | |||||||||||||
| 泄漏量Q | 软密封为零泄漏;金属密封吻合ANSI B16.104 IV级标准 | |||||||||||||
| 基本偏差 | 带定位器:小于全行程的±2% | |||||||||||||
| 回差 | 带定位器:小于全行程的2% | |||||||||||||
气动法兰三通球阀重要零件材料
| 1 | 左阀体 | WCB、CF8、CF8M、CF3M | |
| 2 | 右阀体 | WCB、CF8、CF8M、CF3M | |
| 3 | 阀座 | PEFE、PPL、304、316 | |
| 4 | 球体 | 2Cr13、304、316 | |
| 5 | 阀杆 | 2Cr13、304、316 | |
| 6 | 密封填料 | PTFE/柔性石墨 | |
| 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
气动法兰三通球阀重要形状及连接尺寸
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| H | 根据所配实行机构而定 | |||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 |
| A、A1 | 根据阀门所需力矩而定,配置机型不同,形状尺寸也不雷同 | |||||||||||
