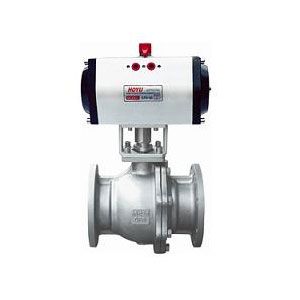

进口气动型球阀

ZSHR气动O型球阀、ZSHO气动O型切断球阀

气动球阀特点及用途

该球阀重要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些好处。

1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相称小。

2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳天真。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠，因为阀杆只作彷转动运而不做升降活动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、因为聚四氟乙烯等材料具有优秀的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、形状美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、实行器可选带电讯号反馈指示及各类附件以实现主动化操作。

6、IS05211标准连接为产品的安装替换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

实行标准

1、设计与制造：GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSIB16.5、JISB2212～2214、NFE29-211、DIN2543。

3、结构长度：GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。

4、检验主试验：JB/T9092、API598。

气动球阀性能规范
