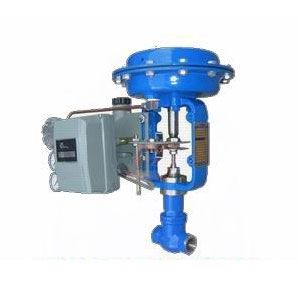

ZJHY型气动薄膜精小型小流量调节阀是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接，具有体积小、重量轻、安装、维护方便等好处。调节不干净介质时，应针对其节流间隙小的题目，细致预防堵卡征象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。
重要参数
| 公称通径(mm) | G1/2" | G3/4" | ||||||
| 阀座直径(mm) | 1.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 流量系数Kv | 0.0025 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 |
| 可调范围 | 30:1 | |||||||
| 公称压力 | 标准产品1.6 4.0 6.4、10MPa | |||||||
| 阀芯情势 | 单座柱塞型阀芯 | |||||||
| 流量特征 | 直线 | |||||||
| 作用情势 | 气开式、气关式 | |||||||
| 工作温度 | 通俗型-40～230℃，散热片型230～450℃，特别订货450～600℃ | |||||||
| 法兰标准 | 吻合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||
| 实行机构 | ZHA/B型多弹簧气动薄膜实行机构 | |||||||
| 可配附件 | 定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装配、手轮机构等 | |||||||
注：工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特别订货。
重要技术性能指标
走漏率：Ⅵ 级， 小于额定流量的10-4
回差 ：不带定位器， 小于全行程的3%； 带定位器， 小于全行程的1%
基本偏差：不带定位器， 小于全行程的±5%； 带定位器， 小于全行程的±1%
死区：不带定位器 ， 小于全行程的3%； 带定位器， 小于全行程的1%注：测试使用填料为聚四氟乙烯填料。
重要零部件材料
阀体材质：1G1Cr18Ni9Ti、316、316L等
芯座材质：1Cr18Ni9Ti、316、316L等
填料材质：聚四氟乙烯、柔性石墨
膜片材质：丁腈橡胶夹尼龙布
许可压差
| 实行机构 | ZHA(B)-11 | |||||||
| 行程（mm） | 10 | |||||||
| 有用面积(cm3) | 200 | |||||||
| 气源接口尺寸 | M16×1.5 | |||||||
| 公称通径（mm） | G1/2" | G3/4" | ||||||
| 阀座直径（mm） | 1.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 许可压差△P（MPa） | 6.4 | 5.2 | 4.6 | |||||
注：（1）ZHA：正作用实行机构 ；ZHB 反作用实行机构。
（2）假如许可压差不清楚或最大工作压差超出列表范围请我们联系。
形状尺寸及重量
| 公通径(mm) | G1/2" | G3/4" |
| 连接长度 L(mm) | 92 | 92 |
| 高度 H(mm) | 370 | 370 |
| H1(mm) | 30 | 30 |
| 实行器宽 D(mm) | 230 | 230 |
| 重量(KG) | 18 | 18 |
