概述

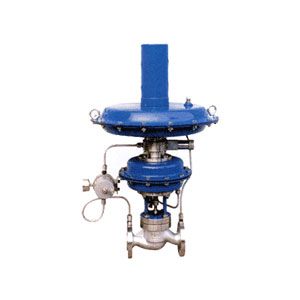

V230Y21型独立式压力调节阀由控制阀、实行器和指挥器组成，
22
是一种无需外加能源，行使被调介质自身压力为动力源，进行主动调节压力恒定的节能型产品，该阀控制精度高，比一样平常独立式调压阀高一倍左右，适合在控制精度要求较高的场合。
（B）控制阀后压力
（K）控制阀前压力
重要零件材料
阀 体：ZG230～450、ZG1Cr18Ni9Ti ZGCr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀 座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波纹管：1Cr18Ni9Ti
膜 盖：A3、1Cr18Ni9Ti
膜 片：丁脯橡胶、耐油像胶、氟橡胶
重要技术参数
| 公称通径DN（mm） | 20 | 25 | 40 | 50 | 65 | 80 | 100 | |||
| 阀座直径（mm） | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数KV | 3.2 | 5 | 8 | 11 | 20 | 50 | 80 | 100 | 160 | |
| 压力调节范围KPa | 0.5～5.5、5～10、9～14、13～19、18～24、23～28 27～33、31～38、36～44、42～51、49～58、56～66 | |||||||||
| 公称压力PN（MPa） | 1.0 1.6 | |||||||||
| 被调介质温度（°C） | ≤80 | |||||||||
| 调节精度（%） | ±10 | |||||||||
| 许可走漏量 | 10-4X阀额定容量 | |||||||||
应用例举 形状尺寸
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| A | 395 | |||||||
| H | 680 | 690 | 710 | 720 | 735 | 797 | 837 | 1050 |
| L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
| 法兰标准 | GB:1.6、2.5、4.0MPa ANSI:150、JIS:10K | |||||||
注：本表法兰距离以PN16为依据
