产品简介

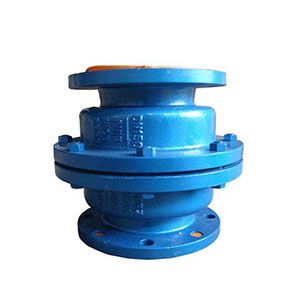

衬氟升降式式止回阀是能主动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、自己重力等因素作用下主动关闭以防止流体倒流。
结构特点
1、 升降纵贯式止回阀
重要型号有H41S型，结构一样平常与截止阀相似，其阀瓣沿着通道中间作升降活动，动作可靠，一样平常只能安装在水平管路上。
2、 升降立式止回阀
重要型号有H42S型、H72S型、H40S型，其中H40S型是一种新型结构，阀瓣为球型，共同特点是阀瓣沿阀体通路轴线做升降活动，一样平常应安装在垂直管路。
3、 旋启式止回阀
重要型号有H44S型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转活动，其流体阻力一样平常小于升降式止回阀，它适用于较大口径的场合，安装位置不受限定，通常安装于水平管路。
4、 蝶式止回阀
重要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装配，有利于削减流阻和振动，削减水锤影响。
技术参数及实行标准
| 升降纵贯式 | 升降立式 | 对夹升降立式 | 单瓣旋启式 | 双瓣旋启式 | 蝶式 | |
| 公称通径(mm) | DN15~500 | 15~500 | DN15~300 | DN15~500 | DN50~1200 | DN200~1800 |
| 公称压力(MPa) | PN0.6~1.6 | PN0.6~1.6 | PN0.6~2.5 | PN0.6~2.5 | PN0.6~4.0 | PN0.6~1.6 |
| 阀门材料 | 灰铸铁、碳钢、不锈钢 | |||||
| 衬里材料 | PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE | GXPO | ||||
| 适用介质 | 详见防腐衬里材料 | |||||
| 工作温度(℃) | ||||||
| 设计制造 | GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D | |||||
| 结构长度 | GB/T 12221-1989 | |||||
| 连接法兰 | JB/T 82.1-94、GB/T9113.1-2000 | |||||
| 压力试验 | GB/T 13927-1992 | |||||
