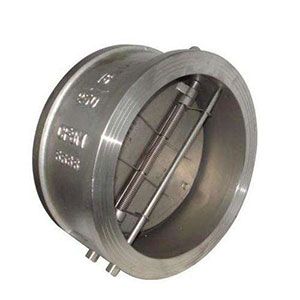

蝶形止回阀是指寄托介质自己流动而主动开、闭阀瓣,用来防止介质倒流的阀门。对夹连接蝶式止回阀的作用是只许可介质向一个方向流动,而且阻止方向流动。
应用范围:
蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。
结构特点:
旋启式止回阀在完全打开的状态下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的情势。像截止阀一样,流体通过升降式止回阀的通道也是狭小的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限定很少。
1、体积小,重量轻,结构紧凑、维修方便
2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭
3、因速闭作用,可防止介质倒流
4、阀体结构长度尺寸小,刚性好
5、安全方便,可用于水平垂直两个方向安装
标准规范:
设计制造标准:JB/T 8937
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
重要尺寸及重量:
可能发生的故障、缘故原由及消弭办法:1、阀体和阀盖连接处渗漏:
(1)螺母拧得不紧或松紧不均匀,可重新调整之。
(2)法兰密封面上有损伤或积有污物,应进行修整密封面或消灭污物。
(3)垫片损坏,应替换新垫片。
2、阀瓣与阀座密封面处渗漏
(1)密封面间夹有污物,可清洗干净。
(2)密封面有损伤,重新研磨或重新堆焊及加工。
对夹式止回阀重要零部件材料:
| 零件名称 | 阀体 | 阀瓣 | 阀杆 | 弹簧 | 阀座 |
| 材 料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈 橡胶 |
对夹式止回阀重要技术参数:
| 型 号 | 公 称 压 力 PN(MPa) | 强度试验压力(MPa) | 密封试验压力(MPa) | 适用 温度 | 适用 介质 |
| H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水 污水 |
| H76X-16 | 1.6 | 2.4 | 1.76 |
对夹式止回阀 重要形状尺寸:
| 公称通径 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 50 | 43 | 60 | 105 | 105 |
| 65 | 46 | 73 | 124 | 124 |
| 80 | 64 | 89 | 142 | 142 |
| 100 | 64 | 110 | 162 | 162 |
| 125 | 70 | 141 | 192 | 192 |
| 150 | 76 | 168 | 218 | 218 |
| 200 | 89 | 219 | 272 | 273 |
| 250 | 114 | 273 | 328 | 328 |
| 300 | 114 | 324 | 378 | 384 |
| 公称通径 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 350 | 127 | 356 | 438 | 444 |
| 400 | 140 | 418 | 489 | 495 |
| 450 | 152 | 457 | 540 | 555 |
| 500 | 152 | 526 | 594 | 616 |
| 600 | 178 | 626 | 695 | 734 |
| 700 | 229 | 672 | 810 | 804 |
| 800 | 241 | 778 | 916 | 910 |
| 900 | 241 | 878 | 1016 | 1010 |
| 1000 | 300 | 914 | 1124 | 1128 |
【产品用途】
H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。
【产品特点】
1、体积小,重量轻,结构紧凑、维修方便
2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭
3、因速闭作用,可防止介质倒流
4、阀体结构长度尺寸小,刚性好
5、安全方便,可用于水平垂直两个方向安装
【实行标准】
1、法兰连接尺寸:GB/T1724.1-98
2、结构长度:GB/T12221-1989,ISO5752-82
【性能参数】
| 型号 | 工作压力(MPa) | 适用温度(℃) | 适用介质 | 阀体材料 |
| H76H-10C~40 | 1.0~4.0 | -29~425 | 水、蒸汽、油品 | 碳钢 |
| H76W-10P~25 | 1.0~2.5 | ≤150 | 硝酸类 | 不锈钢 |
| H76Y-40P | 4.0 | ≤150 | 硝酸类 | 不锈钢 |
HH47、H47XF、HDH47X 蝶式缓冲止回阀重要形状和连接尺寸
| 公称通径DN (mm) | 尺寸 (mm) | |||
| L | H | B1 | B2 | |
| 200 | 230 | 550 | 540 | 600 |
| 250 | 250 | 630 | 600 | 700 |
| 300 | 270 | 690 | 650 | 740 |
| 350 | 290 | 780 | 710 | 800 |
| 400 | 310 | 860 | 770 | 870 |
| 450 | 330 | 910 | 830 | 920 |
| 500 | 350 | 980 | 900 | 1000 |
| 公称通径DN (mm) | 尺寸 (mm) | |||
| L | H | B1 | B2 | |
| 600 | 390 | 1070 | 1090 | 1250 |
| 700 | 430 | 1220 | 1200 | 1360 |
| 800 | 470 | 1320 | 1320 | 1480 |
| 900 | 510 | 1430 | 1420 | 1580 |
| 1000 | 550 | 1550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1780 | 1950 |
| 1400 | 710 | 1980 | 2000 | 2175 |
