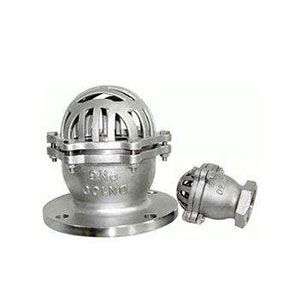

H42X底阀概述:
H42X底阀是防止介质流通的单向启闭阀门，仅用于各类泵进口管的端部，防止介质中的杂物进入管路中。
H42X底阀性能规范：
公称压力：PN0.25MPa
公称通径：DN15～DN350
适用介质：水、油、及非腐蚀性介质
适用温度：≤50 o C
重要部件材料：灰铸铁、丁腈橡胶
实行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992
H42X底阀重要形状尺寸：
| 型号 | 公称通径 DNmm | H | D | D1 | D2 | Z-d | 适用介质 | 适用温度 |
| H42 | 32 | 105 | 120 | 90 | 70 | 4-φ14 | 水、油、液体 | 不锈钢 |
| 40 | 110 | 130 | 100 | 80 | 4-φ14 | |||
| 50 | 125 | 140 | 110 | 90 | 4-φ14 | |||
| 65 | 150 | 160 | 130 | 110 | 4-φ14 | |||
| 80 | 175 | 185 | 150 | 128 | 4-φ18 | |||
| 100 | 190 | 205 | 170 | 148 | 4-φ18 | |||
| 125 | 240 | 235 | 200 | 178 | 8-φ18 | |||
| 150 | 280 | 260 | 225 | 202 | 8-φ18 | |||
| 200 | 360 | 315 | 280 | 258 | 8-φ18 |
