进口不锈钢旋启式止回阀

H44W不锈钢止回阀： H44 W/ H, 摇荡式止回阀

材质有:铸钢，锻钢，不锈钢，301，304，316，316L等。

规格：DN15-DN800

标准：国标，日标，美标

压力：1.6Mpa~32Mpa(150LB~600LB) 5k~63k

连接:法兰,对夹，螺纹

工作温度：-160~550

类型：纵贯式

介质：水，油品，蒸汽，硝酸类等

外型：重型/中型

型号：H44W-16P H44W-25P H44W-40P H44W-64P

结构特点

　　1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

　　2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

　　3、阀瓣关闭快速，水锤压力小

　　4、水平或垂直管道均可使用，安装方便

　　5、流道通行、流体阻力小

　　6、动作灵敏、密封性能好

　　7、阀瓣行程短、关阀冲击力小

　　8、团体结构、简单紧凑、造型美观

　　9、使用寿命长、可靠性高

　　1 作用原理：通过汽缸塞的上下移动，帮忙阀瓣快速启闭以达到密封面

　　2 结构说明

　　A 结构情势：旋启式单阀瓣

　　B 驱动体例：对焊连接

　　C 连接情势：对焊连接

　　D 阀门的开启和关闭由气动装配来控制，加快阀门的开启和关闭速度。

　　(一)维护与保养

　　1该阀门应存放在干燥透风的室内，做到防潮、防雨、防锈。

　　2 存放月运输时启闭件应处于关闭装配，同时应做好以下工作：

　　a 阀瓣应固定于开启位置

　　b 通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整；

　　c 汽缸部位进行适当的包装防护、防震和防碰；

　　d 阀门放置时应平稳，气动驱动装配朝上，不得相互受挤。

　　3 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹，焊接口的防护状态进行检查，擦拭污垢和锈迹后，重新涂刷防锈油予以防护。

安装与使用

　　1 抽汽止回阀垂直安装在水平管道上，使用是一样平常处于全开状况。

　　2 安装前应先辈行以下工作

　　A卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；

　　B剥去阀瓣外观上的油纸，去除阀瓣面上的油垢；

　　3 安装时介质的流向必须限定。

　　4 通过管路的介质不应带有硬质颗粒，以免损伤密封面

　　5 该阀门出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使用。

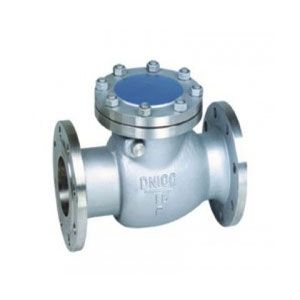

 H44W不锈钢旋启式止回阀

采用标准

重要尺寸及重量
