一、用途
我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
二、特点
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
三、技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等
四、主要零件材料
序号 | 名称 | 材料 |
1 | 阀体 | 铸铁、球墨铸铁 |
2 | 闸门 | 球墨铸铁外覆EPDM |
3 | 螺栓 | 镀锌 |
4 | 密封圈 | NBR |
5 | 阀盖 | 铸铁、球墨铸铁 |
6 | 阀杆 | 不锈钢 |
7 | 0型密封圈 | NBR |
8 | 止推垫 | 锡青铜 |
9 | 轴套 | 锡青铜 |
10 | 螺栓 | 镀锌 |
11 | 轴盖 | 铸铁、球墨铸铁 |
12 | 防尘罩 | NBR |
13 | 手轮 | 铸铁 |
14 | 紧固螺母 | 镀锌 |

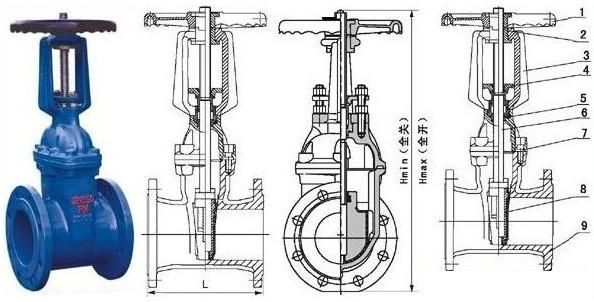

五、外形尺寸
产品代号 | 公称 | D | D1 | N-φd | L | H | |||
1.OMPa | 1.6Mpa | 1.0MPa | 1.6MPa | 1.OMpa | 1.6MPa | ||||
Z41X-50 | 50 | 165 | 125 | 4—19 | 180 | 340 | |||
Z41X -65 | 65 | 185 | 145 | 4—19 | 190 | 370 | |||
Z41X -80 | 80 | 200 | 160 | 8—19 | 205 | 410 | |||
Z41X -100 | 100 | 220 | 180 | 8—19 | 230 | 450 | |||
Z41X -125 | 125 | 250 | 210 | 8—19 | 255 | 480 | |||
Z41X -150 | 150 | 285 | 240 | 8—23 | 267 | 550 | |||
Z41X -200 | 200 | 340 | 295 | 8—23 | 12—23 | 295 | 630 | ||
Z41X -250 | 250 | 405 | 350 | 355 | 12—23 | 12—28 | 335 | 750 | |
Z41X -300 | 300 | 460 | 400 | 410 | 12—23 | 12—28 | 360 | 820 | |
Z41X -350 | 350 | 520 | 460 | 470 | 16—23 | 16—28 | 381 | 980 | |
Z41X -400 | 400 | 580 | 515 | 525 | 16—28 | 16—31 | 406 | 1010 | |
Z41X -450 | 450 | 640 | 565 | 585 | 20—28 | 20—31 | 432 | 1270 | |
Z41X -500 | 500 | 715 | 620 | 650 | 20—28 | 20—34 | 457 | 1270 | |
Z41X -600 | 600 | 840 | 725 | 770 | 20—31 | 30—37 | 508 | 1390 | |
