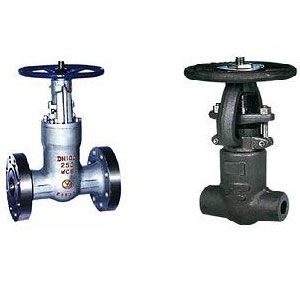

Z40Y~Z41Y高压自密封闸阀重要零部件材质
| 型号 | 阀体阀盖 | 闸板闸座 | 阀杆 | 阀杆螺母 | 填料 |
| Z40/41Y | 碳钢或铬钼钢 | 不锈钢或碳钢堆焊硬质合金 | 不锈钢 | 铝铁青铜 | 夹钢丝石墨石棉盘根聚四氟已烯 |
| KZ40/41Y | 318钢 |
Z40Y~Z41Y高压自密封闸阀重要参数:
| 产品型号 | 公称压力Mps | 试验压力MPa | 适用介质 | 工作温度 | |
| 强度 | 密封 | ||||
|
KZ40/41Y-250 Z40/41Y-250 |
25 | 37.5 | 27.5 | 自然气、水油品、气等 | ≤425摄氏度 |
|
KZ40/41Y-350 Z40/41Y-350 |
35 | 52.5 | 38.5 | ||
Z40Y~Z41Y高压自密封闸阀重要外型和连接尺寸
| 型号 | 公称通经 | 重要形状和连接尺寸 |
重量 (KG) |
|||||||||
| L | D | D1 | D2 | D8 | b | Z-φb | H | H1 | D0 | |||
|
KZ40/41Y-250 Z40/41Y-250 |
50 | 350 | 210 | 160 | 128 | 95 | 40 | 8-φ25 | 493 | 559 | 360 | 66 |
| 65 | 410 | 260 | 203 | 165 | 110 | 48 | 8-φ30 | 535 | 621 | 400 | 89 | |
| 80 | 470 | 290 | 230 | 190 | 160 | 54 | 8-φ34 | 576 | 681 | 400 | 123 | |
| 100 | 550 | 360 | 292 | 245 | 190 | 66 | 8-φ41 | 659 | 779 | 560 | 237 | |
| 125 | 650 | 385 | 270 | 12-φ41 | 510 | |||||||
Z40Y~Z41Y高压自密封闸阀重要外型和连接尺寸
| 型号 | 公称通经 | 重要形状和连接尺寸 |
重量 (KG) |
|||||||||||||
| d0 | L | D | D1 | D2 | D8 | b | Z-φd | b4 | f | Dz | H | H1 | D0 | |||
|
KZ40/41Y-350 Z40/41Y-350 |
50 | 43 | 370 | 215 | 165 | 124 | 95 | 46 | 8-φ25 | 12 | 8 | 205 | 530 | 595 | 400 | 105 |
| 65 | 54 | 410 | 245 | 190 | 138 | 110 | 49 | 8-φ30 | 12 | 8 | 230 | 600 | 672 | 500 | 156 | |
| 80 | 67 | 470 | 268 | 203 | 168 | 130 | 56 | 8-φ33 | 12 | 8 | 260 | 680 | 768 | 640 | 215 | |
| 100 | 87 | 550 | 310 | 241 | 194 | 160 | 62 | 8-φ36 | 12 | 3 | 810 | 921 | 720 | 378 | ||
| 150 | 132 | 710 | 395 | 318 | 248 | 205 | 92 | 12-φ39 | 14 | 3 | 986 | 1148 | 900 | |||
