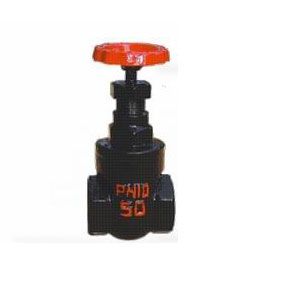

内螺纹暗杆楔式闸阀重要技术参数
| 内螺纹闸阀 型号：Z15T | 内螺纹闸阀 公称通径：15MM-80MM | 内螺纹闸阀 使用压力：1.0MPA -1.6MPA |
| 内螺纹闸阀 连接体例：法兰连接 | 内螺纹闸阀 情势：手动 | 内螺纹闸阀 重要功能：起开关作用 |
| 内螺纹闸阀 使用介质：水工业管道 | 内螺纹闸阀 材质： 铸铁 | 内螺纹闸阀 标准：机械部标准或定做非标 |
| 型号 | 公称压力MPa | 试验压力MPa | 工作 温度 | 使用 介质 | |
| 壳体 | 密封 | ||||
| Z15T－10 | 1.0 | 1.5 | 1.1 | ≤120℃ | 水、蒸汽及其它非腐蚀性介质 |
内螺纹暗杆楔式闸阀重要技术参数
| 阀体阀盖 | 灰铸铁 |
| 阀杆 | 碳钢 |
| 闸板密封圈 | 铜 |
| 填料 | 油浸石棉盘根 |
内螺纹暗杆楔式闸阀重要形状尺寸
| 口径 DN(mm) | 管螺纹 G(”) | 尺 寸dimensions(mm) | ||||
| L | L1 | S | H | Do | ||
| 15 | 1/2 | 65 | 12 | 27 | 105 | 65 |
| 20 | 3/4 | 70 | 14 | 34 | 120 | 65 |
| 25 | 1 | 80 | 15 | 42 | 150 | 80 |
| 32 | 11/4 | 85 | 16 | 55 | 155 | 80 |
| 40 | 11/2 | 95 | 20 | 60 | 170 | 100 |
| 50 | 2 | 110 | 22 | 80 | 210 | 100 |
| 65 | 21/2 | 120 | 25 | 95 | 240 | 135 |
| 80 | 3 | 145 | 30 | 105 | 275 | 140 |
| 100 | 4 | 155 | 30 | 135 | 300 | 160 |
