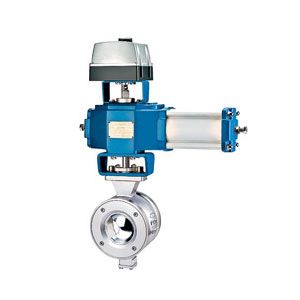

气动V型调节球阀简称气动球阀，是一种旋转型调节球阀，为气动单元组合仪表中的实行单元，一样平常与电气阀门定位器或气动阀门定位器组合使用。阀门结构有安装加强聚四氟乙烯软密封阀座与1Cr18Ni9或0Cr18Ni12Mo2(Ti)部分堆焊司太莱合金的全金属硬密封阀座两种。分别用于常温(-40～200℃)及高温(-60～450℃)场合。该产品传动服从高，推力大，密封性能好，额定流量系数大，零件互换性强等特点。因阀芯与阀座关闭时有“剪切”作用，可分外用于介质含有纤维丝状、颗粒物或粘度极高等工况。因而V型调节球阀广泛应用于造纸、石油、化工、制药、冶金、轻纺、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量、压力、液位、温度调节，以达到主动化控制过程中生产工艺按肯定的规范进行。
气动调节球阀结构与作用及原理
V型调节球阀重要由气动活塞式实行机构和带V形切口的部分球面形调节球阀两部分组成。
气动调节球阀性能参数表
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数(kv) | 25 | 50 | 70 | 100 | 180 | 270 | 440 | 680 | 990 | 1760 | 2750 | 3900 |
| 公称压力PN | MPa | 1.6， 2.5， 4.0，6.4(6.3)/2.0， 5.0， 11.0 | ||||||||||
| Bar | 16， 25， 40， 64(63)/20， 50， 110 | |||||||||||
| Lb | ANSI：Class150、Class300、Class600 | |||||||||||
| 流量特征 | 近似等百分比 | |||||||||||
| 阀芯转角(度) | 0°±3°至90°±3°(可调) | |||||||||||
| 操作压力(MPa) | 双作用0.4～0.8 单作用0.4～1.0 | |||||||||||
| 适用工作温度(℃) | 软密封：PTFE(-30～150)、加强PTFE(-40～200)、对位聚苯 (-40～300)、硬密封-250～450 | |||||||||||
| 许可压差(MPa) | 为介质工作压力 | |||||||||||
| 许可走漏量等级 | 软密封Ⅵ级(或无走漏) 硬密封Ⅳ级 | |||||||||||
| 动作时间(S) | 0.5～7 | |||||||||||
| 实行机构输出力矩(Nm) | 5.9～8000 | |||||||||||
| 实行机构操作压力 | 0.40～0.8Mpa | |||||||||||
V型调节球阀重要零件材料
| 零件名称 | 材料 | 零件名称 | 材料 |
| 阀体 | ZG1Cr18Ni9(Ti) ZG0Cr18Ni12Mo2(Ti) ZG230-450 | 阀座(密封环) | 聚四氟乙烯(加强) 1Cr18Ni9(硬密封) 0Cr18Ni12Mo2Ti |
| 阀杆 | 2Cr13 0Cr17Ni4Cu4Nb | 压圈 | 0Cr17Ni12Mo2 1Cr18Ni9(Ti) |
| 阀芯 | ZG1Cr18Ni9(Ti)(镀铬) ZG0Cr18Ni12Mo2(Ti)(镀铬) | 填料 | 聚四氟乙烯 柔性石墨 |
| 阀杆轴承 | 0Cr17Ni12Mo2 | 垫环 | 氟橡胶O形圈/金属密封环 |
气动调节球阀形状尺寸
| 公称通径 | L (PN16～64) | H | H1 | L0 | 实行机构 | |
| 25 | 102 | 250 | 75 | 152 | AT100 | |
| 32 | 102 | 250 | 78 | 152 | AT100 | |
| 40 | 114 | 305 | 86 | 230 | AT250 | |
