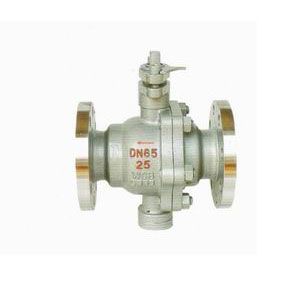

Q47H金属硬密封固定球阀采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构，密封预紧力设计合理、闭启天真，有用保证密封的可靠性。采用特别结构装配的阀杆，不仅确保填写料处还会渗漏，且防止了阀杆脱出。根据用户的必要，可设计成适应粉尘（包括含固体颗粒），浆料等介质的结构，使球阀耐磨及耐高温性能更好。自己具有防火防静电功能，该结构球阀应按规定流向使用。金属硬密封球阀采用偏心结构，在关闭过程中，阀座与球体间的密封比压能敏捷增长，从而确保了密封副的可靠密封。当阀门开启时，阀座与球体能敏捷离开，有用地减小了操作力矩，并使阀座外观与球面之间的控伤可能性降到最小。
公称通径：DN50-300mm 2"-12"
公称压力：PN1.6-6.4MPa
CLASS：150-600Lb
JIS：10-20K
Q47H金属硬密封固定球阀型号、零件材料及重要参数
| 公称压力 或压力级 | 法兰 密封面 | 产品型号 | ||||||
| PN1.0MPa | 凸面 (光滑面) | OQ47Y-10C | OQ47Y-10P | OQ47Y-10P8 | OQ47Y-10P3 | OQ47Y-10R | OQ47Y-10R8 | OQ47Y-10R3 |
| PN1.6MPa | OQ47Y-16C | OQ47Y-16P | OQ47Y-16P8 | OQ47Y-16P3 | OQ47Y-16R | OQ47Y-16R8 | OQ47Y-16R3 | |
| PN2.5MPa | OQ47Y-25 | OQ47Y-25P | OQ47Y-25P8 | OQ47Y-25P3 | OQ47Y-25R | OQ47Y-25R8 | OQ47Y-25R3 | |
| PN4.0MPa | 凹凸面 | OQ41-40 | OQ41-40P | OQ41-40P8 | OQ41-40P3 | OQ41-40R | OQ41-40R8 | OQ41-40R3 |
| PN6.4MPa | OQ47Y-64 | OQ47Y-64P | OQ47Y-64P8 | OQ47Y-64P3 | OQ47Y-64R | OQ47Y-64R8 | OQ47Y-64R3 | |
| PN10.0MPa | OQ47Y-100 | OQ47Y-100P | OQ47Y-100P8 | OQ47Y-100P3 | OQ47Y-100R | OQ47Y-100R8 | OQ47Y-100R3 | |
| CLASS150 | 凸面 | OQ47Y-150(Lb)C | OQ47Y-150(Lb)P | OQ47Y-150(Lb)P8 | OQ47Y-150(Lb)P3 | OQ47Y-150(Lb)R | OQ47Y-150(Lb)R8 | OQ47Y-150(Lb)R3 |
| CLASS300 | OQ47Y-300(Lb) | OQ47Y-300(Lb)P | OQ47Y-300(Lb)P8 | OQ47Y-300(Lb)P3 | OQ47Y-300(Lb)R | OQ47Y-300(Lb)R8 | OQ47Y-300(Lb)R3 | |
| CLASS600 | OQ47Y-600(Lb) | OQ47Y-600(Lb)P | OQ47Y-600(Lb)P8 | OQ47Y-600(Lb)P3 | OQ47Y-600(Lb)R | OQ47Y-600(Lb)R8 | OQ47Y-600(Lb)R3 | |
| 10K | OQ47Y-10(K)C | OQ47Y-10(K)P | OQ47Y-10(K)P8 | OQ47Y-10(K)P3 | OQ47Y-10(K)R | OQ47Y-10(K)R8 | OQ47Y-10(K)R3 | |
| 20K | OQ47Y-20(K) | OQ47Y-20(K)P | OQ47Y-20(K)P8 | OQ47Y-20(K)P3 | OQ47Y-20(K)R | OQ47Y-20(K)R8 | OQ47Y-20(K)R3 | |
| 重要 零件 材料 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9(304) | 00Cr19NI11(304L) | 1Cr18Ni12MO2Ti | 0Cr17Ni12Mo2(316) | 00Cr17Ni14Mo2(316L) | |
| 密封圈 | 硬质合金 | |||||||
| 填料、垫圈 | V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 | |||||||
| 适用 工况 | 适用介质 | 水、蒸汽、油品等 | 硝酸等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | ||
| 适用温度 | -28-500℃ | |||||||
| 应用 规范 | 设计制造按 | GB2237-89 API6D JP17S-48 | ||||||
| 法兰尺寸按 | JB79-59、SH3406、GB9113、HG20592 ANSI B16.5 JIS B2212-2214 | |||||||
| 结构长度按 | GB12221-89 ANSI B16.10 JIS B2002 | |||||||
| 检验试验按 | GB/T13927 JB/T9092-99 API598 | |||||||
