进口蝶式对夹止回阀（双瓣逆止阀、单向阀）

进口蝶式止回阀 描述--
ALSO进口对夹双瓣止回阀亦称之为蝶式双瓣止回阀,阀板为两个半圆，且采用弹簧强制复位,适用于中小口径的场合,当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的

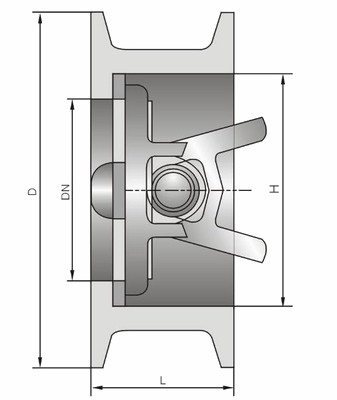

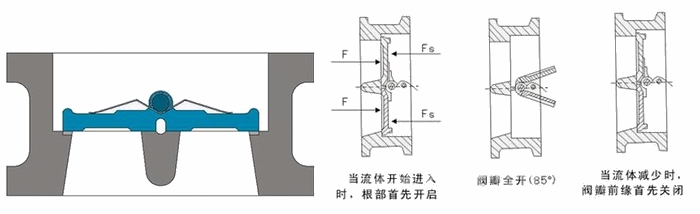

进口蝶式对夹止回阀 结构图--

进口蝶式对夹止回阀 性能特点--
1.安装在法兰之间
2.可适合用于不同的连接方式
3.低水头损失
4.不诱钢弹簧I避免水锤现象。
5.采用低温粉末喷塑，防止密封阀座副产生高温老化，提高使用寿命。
6.密封圈采用多条窄带设计，阀座直接硫化到阀体上，使密封性能达到完全密封，实现零泄漏。
7.结构性能安全可靠抗干扰性强关闭速度快，水头损失小。
8.结构长度短刚性好安装方便。

结构 形式	对夹式双瓣旋启式止回阀	法兰单瓣旋启式止回阀
水锤 压力	水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快	很大，阀瓣行程长，需要较长的关闭时间
	H76型的水锤压力只有H44型的1/2～1/5
尺寸 重量	结构长度很短、体积小、重量轻。 为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价	结构长度很长，体积笨大，重量很重
	H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10
流体 阻力	小，流体阻力系数ξ为2.6～0.7。 随着阀门口径的增大，流体阻力系数减小。	小，流体阻力系数ξ为1.3～3， 但低压工况下，阀瓣不能完全开启，流体阻力大。 流体阻力随着阀门口径的增大而增大。
安装	可水平安装或垂直安装，重量轻，不必为阀门设置支座。	可水平安装或垂直安装， 大口径阀门重量重，需设置支座
开启 压力	很小，阀瓣在很小的压差下就能完全打开	较大，阀瓣在较大的压差下才能完全打开
可靠性	阀门为整体结构，简单紧凑。 阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。	阀门关闭时的巨大冲击力及水锤压力容易损坏阀门

进口蝶式对夹止回阀 工作条件--
口径范围：DN40至DN600
工作压力:10/16、25、40bar;
最大工作温度依阀座材料而定。
水平安装时，蝶板的轴线应垂直。

工作压力（MPa）		1.6~16
口径(mm)		DN50-DN600 2″-24″
适用介质		水、油、气、各种腐蚀性介质
可选材料	阀体	WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel
	阀瓣	WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel
	阀杆	2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel Duplex Steel
	密封面	不锈钢/司太立合金
	弹簧	F304/F316/X-750/Monel

进口蝶式对夹止回阀 典型应用--
进口对夹双瓣止回阀适用于泵站、机械、造纸、供水、气体、石油、制药、水处理,蒸汽设备,氨用系统,机械设备,空调安装。

进口蝶式对夹止回阀 外形尺寸--

1.6MPa -10.0MPa 主要外形尺寸

公称通径	PN1.0		PN1.6		PN2.5		PN4.0		PN6.4		PN10.0
	L	D	L	D	L	D	L	D	L	D	L	D
DN50	60	109	60	109	60	109	60	109	60	115	60	122
DN65	67	129	67	129	67	129	67	129	67	140	67	147
DN80	73	144	73	144	73	144	73	144	76	150	73	157
DN100	73	164	73	164	73	170	73	170	79	177	79	183
DN125	86	194	86	194	86	197	86	197	105	213	105	220
DN150	98	220	98	220	98	227	98	227	136	250	136	260
DN200	127	275	127	275	127	287	127	293	165	313	165	324
DN250	146	330	146	332	146	343	146	355	213	364	213	394
DN300	181	380	181	387	181	403	184	450	229	424	229	458
DN350	184	440	184	447	184	460	222	478	273	487	273	510
DN400	191	492	191	498	191	518	232	549	305	541	305	570
DN450	203	542	203	558	203	568	264	572	-	-	-	-
DN500	219	597	219	620	219	624	292	626	-	-	-	-
DN600	222	698	222	734	222	734	318	745	-	-	-	-

Class150-Class600 主要外形尺寸

公称通径	150Lb		300Lb		600Lb
	L	D	L	D	L	D
2	60	103	60	110	60	110
21/2	67	122	67	129	67	129
3	73	135	73	148	73	148
4	73	173	73	180	79	192
5	86	196	86	215	105	240
6	98	222	98	250	136	265
8	127	279	127	307	165	319
10	146	339	146	361	213	399
12	181	409	181	422	229	456
14	184	450	222	485	273	490
16	191	514	232	539	305	562
18	203	549	264	594	362	610
20	219	606	292	652	368	680
24	222	717	318	772	438	786
