气动法兰衬氟蝶阀D641F46

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供气动法兰衬氟蝶阀D641F46制造商,主要生产气动法兰衬氟蝶阀D641F46销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

气动法兰衬氟蝶阀D641F46产品概述：

气动法兰衬氟蝶阀D641F46(亦称耐腐蚀气动蝶阀)是由气动活塞式执行器及四氟密封蝶阀组成。适用于温度≤200℃，有腐蚀性或洁净度有一定要求工况，气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，气动衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。全衬聚四氟乙烯(f4)和聚全氟乙丙烯(f46)氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。

气动法兰衬氟蝶阀D641F46适用介质：
耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

气动法兰衬氟蝶阀D641F46零件材料：

零件名称	材料
阀体	(球墨铸钢、铸钢、不锈钢)+F46
蝶板	(灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

气动法兰衬氟蝶阀D641F46技术参数：

公称通经DN(mm)	50～1600
公称压力PN(MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	氟橡胶：-20℃～180℃
连接方式	对夹连接、法兰连接
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	气动
配置执行机构	GT、AT、AW系列单双作用气动执行器
控制方式	开关两位控制、4～20mA模拟量信号控制

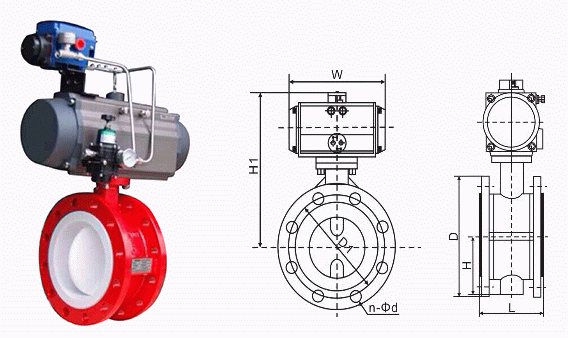

气动法兰衬氟蝶阀D641F46外形结构图：
疏水阀

气动法兰衬氟蝶阀D641F46连接尺寸：

公称通经(DN)	主要尺寸					法兰尺寸
	L	L1	H	H1	A	1.0MPa			1.6MPa
	L	L1	H	H1	A	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	315	180	165	125	4-18	165	125	4-18
65	112	46	70	330	180	185	145	4-18	185	145	4-18
80	114	46	83	390	245	200	160	4-18	200	160	8-18
100	127	52	105	431	240	220	180	8-18	220	180	8-18
125	140	56	115	455	240	250	210	8-18	250	210	8-18
150	140	56	137	626	350	285	240	8-22	285	240	8-22
200	152	60	164	720	350	340	295	8-22	340	295	12-22
250	165	68	206	800	550	395	350	12-22	405	355	12-26
300	178	78	230	860	600	445	400	12-22	460	410	12-26
350	190	78	248	883	600	505	460	16-22	520	470	12-26
400	216	102	289	972	600	565	515	16-26	580	525	16-26
450	222	114	320	1043	750	615	565	20-26	640	585	16-30
500	229	127	342	1098	750	670	620	20-26	715	650	20-30
600	267	154	413	1236	750	780	725	20-30	840	770	20-33
700	430	165	478	1431	750	895	840	24-30	910	840	24-36
800	470	190	525	1488	750	1015	950	24-33	1025	950	24-39
900	510	203	585	1615	1250	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	1765	1500	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	1976	1500	1455	1380	32-39	1485	1390	32-48
