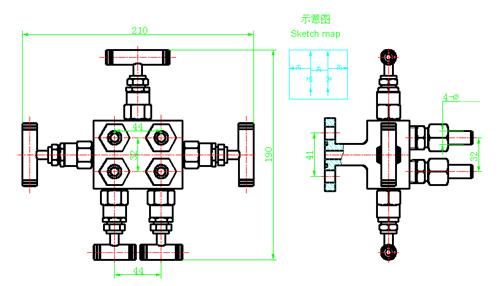

进口五阀组结构原理及组成部分

　　五阀组由高、低压阀、平衡阀及两个校验(排污)阀组组成;五阀组适用于各种引进仪表装置中、与各种差压、流量、液位等变送器配套安装，工作时将两组校验阀与平衡阀关闭，如需检验时，只要将高、低压阀切断，打开平衡阀及打开两个校验阀，然后再关闭平衡阀及可对变送器进行校验和平衡即可。

　　WF-1-2五阀组-6000(PSI)C.P.R型五阀组适用于仪表装置中，与各上差压、流量、液位等变送器配套安装，它跟三阀组相同作用是：将差压变送器正、负测量室，使引压点与测量室接通或断开，它较三阀组的优点是：可随时进行仪表在线(即现场)检查、校核、标定或排污冲洗，减少安装施工与效正费用，提高安装速度及质量。WF-1-2-6000(PSI)C.P.R型五阀组由高低压和平衡阀二个排泄阀组成，五个阀组件的结构完全相同。

特性:

　　1.制造标准: ASME B16.34-2004

　　2.连接形式:接管对焊连接

　　3.结构特征:锥面密封

　　4.阀门检验与试验: API 598-1996

　　5.公称压力: ≤6000Psi

　　6.适用工作温度: -29℃～+538℃

　　7.适用介质:水,油,气等腐蚀性与非腐蚀性介质

　　8.材质:碳钢(A105,20#,35#);不锈钢(304,304L,316,316L,321)

　　针型阀是一种可以*调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。
